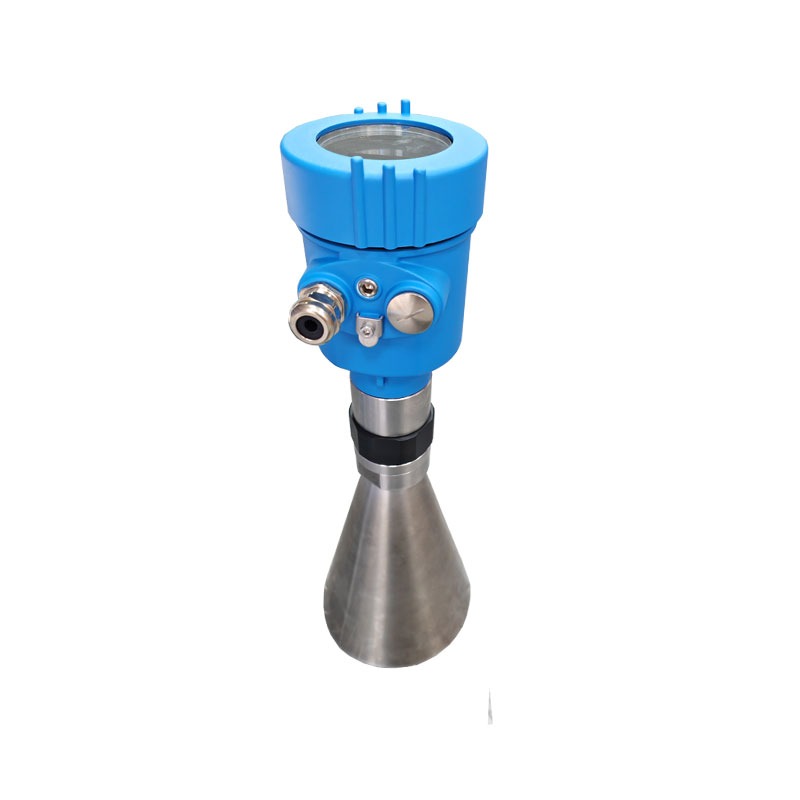

一、雷達水位計產品介紹

1、雷達水位計產品特點

76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品最大量程可以達到120m,盲區可以做到8cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下(+200℃)具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

2、雷達水位計產品優勢

基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。

5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。

最窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便。波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。

支持遠程調試與遠程升級，減少等待時間，提高工作效率。

3、雷達水位計通信與調試

在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。雷達儀表與PC之間通過以下方式進行通訊：

USB轉RS485串口線(四線制)；

USB轉TTL串口線(兩線制)；

USB轉Hart-modem(兩線制)進行通信。

通過手機藍牙調試，使現場調試更安全、方便。

4G網絡，通過遠程模塊，進行遠程調試。

二、雷達水位計技術規格

測量介質：水

測量范圍：0.05m～35M（常規，最大測120m）

過程連接：G1?A/1?NPT螺紋/支架

過程溫度：-40～80℃

過程壓力：-0.1～0.3MPa

天線尺寸：42mm透鏡天線+喇叭?146mm

天線材質：PTFE+304喇叭

精度：±1mm

防護等級：IP67

中心頻率：76GHz~81GHz

發射角：6°

電源：二線制/DC24V

四線制/DC24V

四線制/AC220V

外殼：鋁(帶顯示）

信號輸出：RS485 Modbus

顯示：帶顯示

功耗：小于0.03W

反應速度：毫秒級別

其他功能：可以修改傳輸數據的快慢
